板式换热机组

一、定义

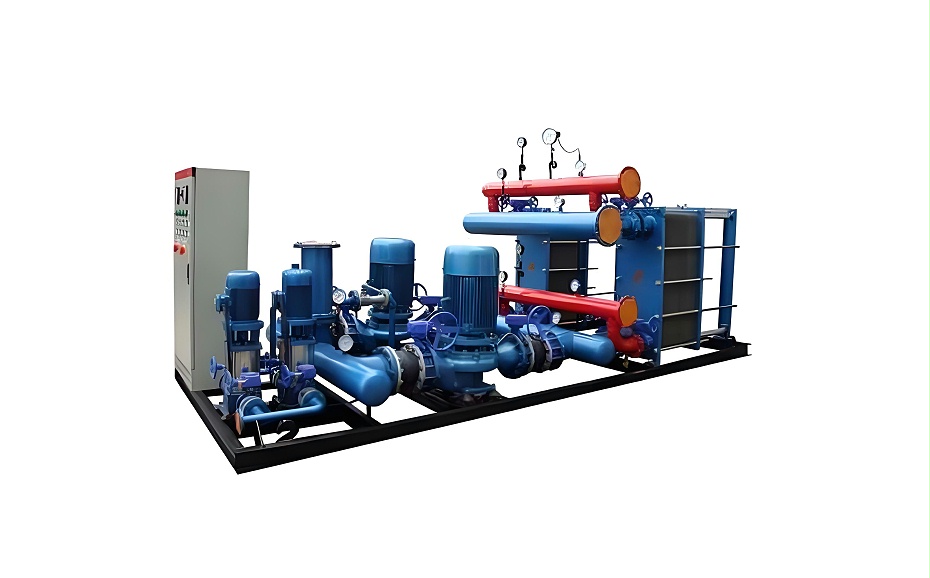

什么事板式换热器？换热机组是以板式换热器为核心，集成循环泵、补水泵、温控阀、疏水装置、过滤器、仪表、电控系统于一体的成套换热设备，实现两种介质热量交换，完成热源侧与用户侧热量传递，实现供暖 / 供热水，属于热力站成套单元设备。

二、主要功能

1.  热量交换：将高温热源（蒸汽 / 高温热水）的热量传递给二次侧用户介质；

2.  温度自动调节：通过温控阀自动控制二次侧出水温度，满足用户设定温度；

3.  循环输送：二次侧循环泵驱动热媒在用户管网循环；

4.  定压补水：维持二次管网系统压力，补偿系统水渗漏；

5.  冷凝水回收（蒸汽型）：疏水阀收集蒸汽冷凝水，回收再利用；

6.  安全保护：超温、超压、低液位故障监测、联锁保护；

7.  数据通讯：485 通讯，上传运行数据至中控。

三、系统组成

1）核心换热部件

板式换热器（板换）

2）热源侧（一次侧）部件

•  蒸汽 / 高温热水进口；电动温控调节阀；过滤器；安全阀；压力表、温度传感器；

•  蒸汽机型额外配置：疏水阀、冷凝水回收管路

3）用户侧（二次侧）部件

•  二次循环水泵；定压补水装置（囊式压力罐 + 补水泵）；Y 型过滤器；安全阀；

•  温度变送器、压力变送器；排气阀；排污阀

4）电控系统

PLC 控制柜、触摸屏；自动控制逻辑；故障报警；RS485  - Modbus 通讯。

四、工作原理

1.  蒸汽换热机组
高温蒸汽进入板式换热器一次侧，释放汽化潜热，将热量传递给二次侧冷水；蒸汽放热冷凝变成高温冷凝水，经疏水阀排出回收。
二次侧水被加热升温，由循环泵输送至末端用户管网；
温度传感器采集二次出水温度，反馈给 PLC，PLC 调节蒸汽电动调节阀开度：出水温度高关小蒸汽阀，出水温度低开大蒸汽阀，稳定二次供水温度；
定压补水单元自动补偿管网漏水，维持系统静态压力；系统超压安全阀泄压。

2.  水‑水换热机组
一次侧为高温热水，在板换内部完成热量交换，流程同上，无疏水阀冷凝水系统。

一次侧负责提供热量，板换隔离冷热两种介质，二次侧实现恒温供热、循环、定压补水，两种介质互不接触。

五、机组类型

1、按热源介质划分

•  汽‑水换热机组：热源为饱和蒸汽；多用于厂区、集中供热；温度高换热效率高；配置疏水回收系统

•  水‑水换热机组：热源为高温热水（市政热力管网）；安全稳定，无蒸汽冷凝系统

2、按照设备集成度

•  一体式换热机组：全部设备底座撬装集成，出厂成套，现场只接管路电源；项目优先选用

•  分体式换热机组：板换、水泵、电控分开落地，现场组装，大型热力站使用

3、按用途划分

•  采暖换热机组：冬季供暖；

•  生活热水换热机组：生产生活热水；

•  工艺换热机组：工业工艺冷却、加热。

六、应用场合

1、市政集中供暖热力站，小区、写字楼采暖；
2 、工厂工艺热水、工艺加热；
3 、酒店医院生活热水供应；
4 、中央空调热水系统；
5 、工业循环水系统，通过换热实现温度调控。
